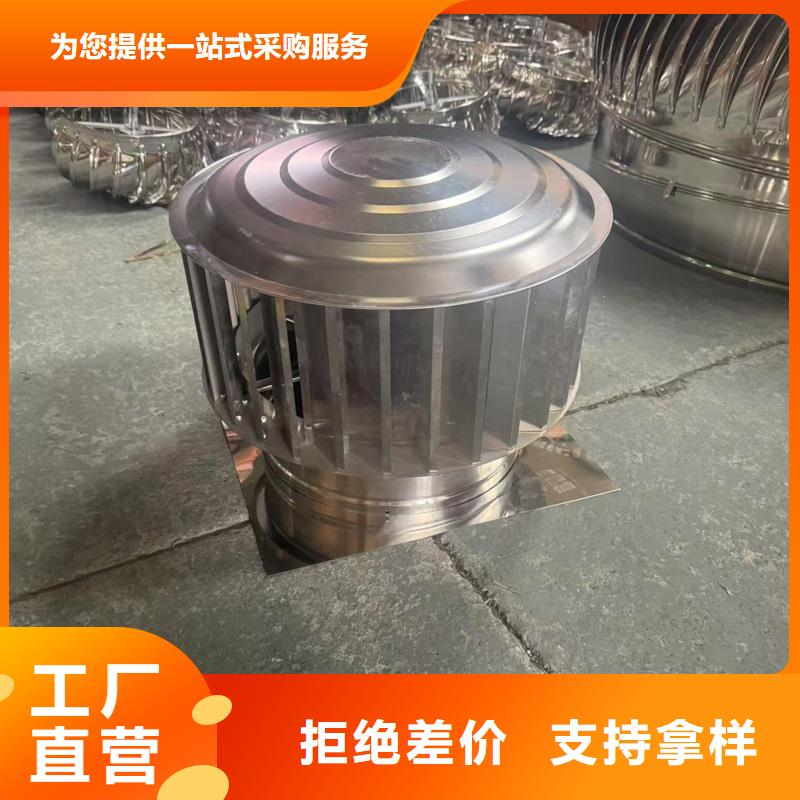

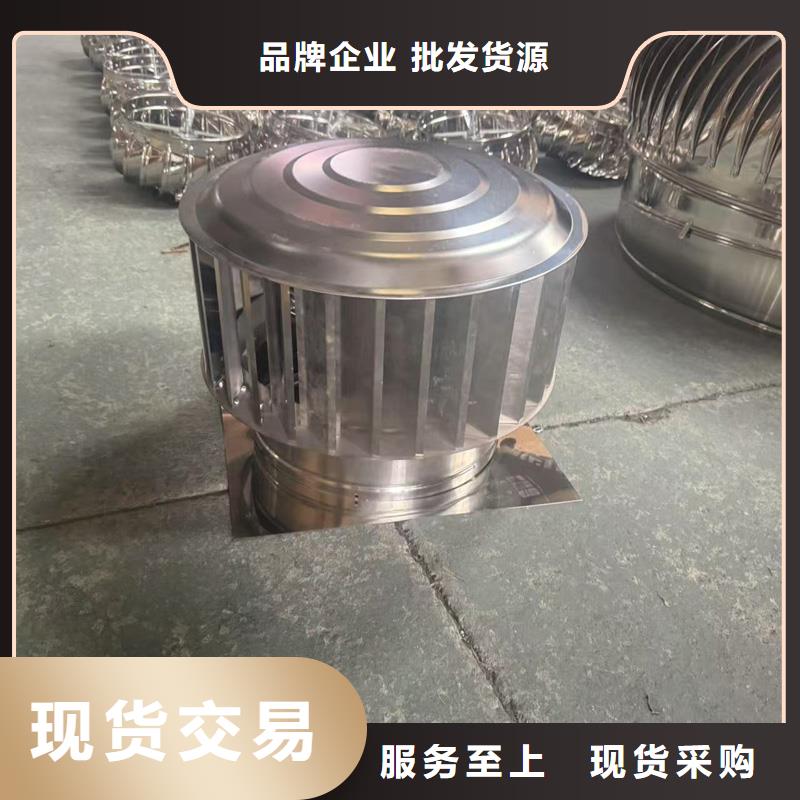

楼顶负压风帽按需定制

四川凉山 2025百叶 A系列 无动力 A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、四川凉山当地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250.安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。

2025百叶 A系列 无动力 C系列为单简等截面排气道系统管道之间采用承插式连接，提高密闭性。防火止回阀有直排式(C-ZF-W100)和导流式(C-ZF-N100)两种；C-ZF-W100防火止回阀采用排气道外倾斜安装，阀片开启不占用排气道内部空间，保证流通截面的简洁顺孙采用直排风帽，采用上排防倒灌技术，具有防倒灌、四川凉山同城防雨雪功能C-Pww为同户内毗邻卫生间共用排气道。 D系列为单简排气道系统，有等截面、四川凉山变截面两种形式可供选择。管体长度方向设有承重加强。防火与止回部件有直排式(D-ZF-LD型)和导流式(D-ZF-TJ型)两种，均设有应急关闭装置。 采用直排风帽，风帽采用十字组合型可调节结构，具有防倒灌、四川凉山同城防雨雪功能。C-PwW为同户内毗邻卫生间共用排气道 F-PW1系列为单筒矩形等截面排气道系统；F-PW2系列为单简方形排气道系统，有等截面、四川凉山本地变截面两种形式可供选择。防火止回阀有直排式(F-ZF-GDW100)和贯式(F-ZF-GMW100)。F-ZF-GDW100防火止回阀可与均流器配套使用实现变导，提高排气性能。均流器各楼层不通用，需逐层设配。风帽可选择动力风帽(iNEES系统)或离心式无动力风帽。采用动力风帽(iNEES系统)的竖向排气道尺寸规格可降一级使用。超高层或中途需要转弯的项目，优先采用动力风帽(iNEES系统)。F-PWW1和F-PWW2为同户内毗邻卫生间共用排气道。
